Ürün ayrıntıları:
|
| Malzeme: | UNS S31653, 316LN-IG paslanmaz çelik | ||
|---|---|---|---|
| Vurgulamak: | yüksek performanslı süper alaşım,korozyona dayanıklı alaşımlar |
||

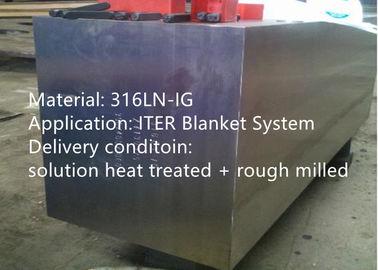

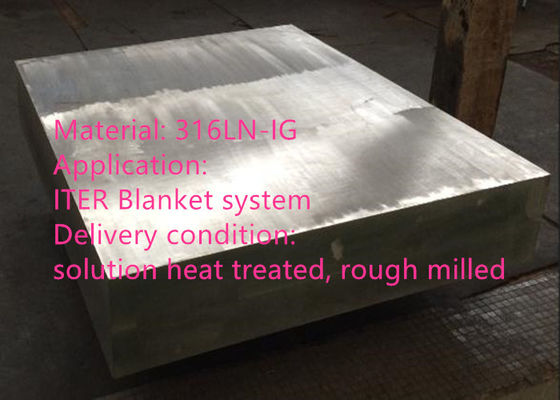

ITER Blanket Sistemi için 316LN-IG paslanmaz çelik dövme ve dövme parçalar
ÜRÜN

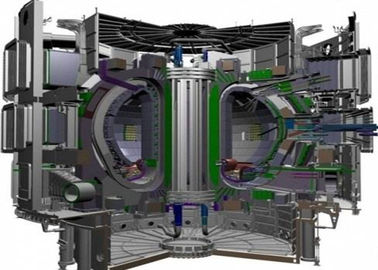

Uluslararası Termonükleer Deney Reaktörünün (ITER) Battaniye Sistemi için 316LN-IG paslanmaz çelik dövme ve damla dövme
EŞDEĞER TASARIM
UNS S31653, 022Cr17Ni12Mo2N, W.Nr 1.4404, 1.4432, X2CrNiMo17-12-2
STANDART ÖZELLİKLER
ITER_D_G2VF8B V1.1
EN 10222-1 Basınç amaçları için çelik dövme parçalar, Bölüm 1: Açık kalıp dövme parçalar için genel şartlar
EN ISO 6892-1 Metalik malzemeler, Çekme testi, Bölüm 1: Oda sıcaklığında test yöntemi
EN ISO 6892-2 Metalik malzemeler, Çekme testi, Bölüm 2: Yüksek sıcaklıkta test yöntemi
EN 10228-4 Çelik dövme parçaların tahribatsız muayenesi, Bölüm 4: Östenitik ultrasonik test
ve östenitik-ferritik paslanmaz çelik dövme parçalar
EN 10228-2 Çelik dövme parçaların tahribatsız muayenesi, Bölüm 2: Penetrant testi
EN 10204 Metalik ürünler: Denetim belgesi türü
EN ISO 643 Çelikler görünen tane boyutunun mikrografik tayini
ASTM E 45 Çeliğin dahil olma içeriğini belirlemek için standart test yöntemleri
ASTM A342 Feebly Manyetik Malzemelerin Geçirgenliği için Standart Test Yöntemleri
KİMYASAL YAPISI (ağırlıkça%)
| C | Ni | eş | Cr | Mo | Nb | B | Ta |
| ≤0.03 | 12,0-12,5 | ≤0.05 | 17,0-18,0 | 2,30-2,70 | ≤0.10 | ≤0.0010 | ≤0.01 |
| Cu | Ti | Mn | Si | P | S | N- | |
| 0.30 | ≤0.10 | 1.60-2.00 | ≤0.50 | ≤0.025 | ≤0.010 | 0,060-0,080 |
F HATA İÇERİĞİ VE MANYETİK GEÇİRGENLİK
Pryce ve Andrews (Şekil RMC 1341.2, Bölüm 3, RCC-MR 2007) tarafından değiştirilen Schaeffler diyagramı kullanılarak değerlendirilen ferrit içeriği% 0.5'ten az olacaktır.
Bitmiş dövmelerin göreli manyetik geçirgenliği, çözelti tavlama işleminden sonra oda sıcaklığında ölçülmelidir. Ölçülen değer, Test yöntemi 2'ye göre 80000A / m'nin (1000Oe) üzerindeki alanlar için 1.03'e eşit veya daha düşük veya ASTM A342'nin yöntem 3'üne göre düşük μ geçirgenlik göstergesi ile ölçülmelidir.
Lot başına bir numune, mekanik deney numunelerine yakın bir konumdan alınacaktır.
Diğer fiziksel yöntemlerle (örn. Permaskop, manyetoskop, vb.) Yapılan ölçümler, önerilen cihazın tipi ve ticari markası ve kalibrasyon hakkında bilgi verilmesi koşuluyla kabul edilebilir. Bu yöntemler için dövme başına 1 test gerekecektir.
S TRUCTURE
Ana uzama yönüne paralel olarak fotoğraflı bir mikrografik inceleme yapılacaktır. Yapı homojen olmalıdır.
(1) Tane büyüklüğü
EN ISO 643'e göre belirlenen tane büyüklüğü 3'e eşit ya da daha büyük olacaktır. Tespit, mekanik deney numunelerinin yakın çevresinden alınan deney numunelerinde gerçekleştirilir.
(2) Metalik olmayan kalıntılar
Miktar ve tanım ITER Vakum El Kitabı gereksinimlerini karşılamalıdır; tanımlar, ASTM E45-10 standardını karşılamalıdır: Mikro eklemler (mikroskopik test yöntemleri ile saptanabilen yerli kapanımlar): yöntem D, ASTM E45-10 için geçerlidir. Önem derecesi numarası A, B ve C tipi inklüzyonlar için en fazla 1, D için en fazla 1,5 olmalıdır.
DAĞITIM DURUMU
Çözelti ısıl işlem görmüş ve teslim edilen profile göre işlenmiştir.
ÇEKME ÖZELLİKLERİ
| Test sıcaklığı ℃ | Çekme Dayanımı MPa | Akma Dayanımı (% 0.2) min MPa | Uzama (5d) min% |
| Oda | 525-700 | ≥220 | ≥45 |
| 250 | ≥415 | ≥135 | - |
PENETRASYON MUAYENESİ
Her dövmenin% 100 sıvı penetran muayenesi EN 10228-2 hükümlerine göre yapılır. ITER onaylı sıvı penetrant kullanımı ITER Vakum El Kitabında belirtildiği gibi zorunludur.
V OLUMETRİK MUAYENE
Her ürünün% 100 ultrasonik muayenesi EN 10228: Bölüm 4'e uygun olarak sağlanacaktır. Kalınlığa bağlı olan kabul kriterleri EN 10228-4 standardında tanımlananlardır. Kalite sınıfı 3, yapısal uygulama için kullanılan dövmeler için benimsenmiştir.
Bu inceleme, parçanın profili tatmin edici test performansına izin verdiğinde yapılacaktır. Aşağıdaki tercih sırasına göre yapılacaktır:
- son işlemeden sonra
- mekanik özellikler için ısıl işlemden sonra, sonraki işlemenin gerçekleştirilip gerçekleştirilmemesi
Parçanın tüm hacmi ultrasonik muayeneye tabi olacaktır. EN 10228-4 standardının §12.4'ünde tanımlanan% 100 tarama kapsamı gerçekleştirilecektir.
İncelenen parçanın kalınlığına bağlı olarak kabul edilen aralıklar ve kabul kriterleri, normal prob için EN 10228-4 standardında tanımlananlardır.
REKABET AVANTAJI:
(1) araştırma ve yüksek sıcaklık alaşım fazla 50 yıllık deneyim geliştirmek, korozyon direnci alaşım, hassas alaşım, refrakter alaşım, nadir metal ve değerli metal malzeme ve ürünleri.
(2) 6 devlet anahtar laboratuvarı ve kalibrasyon merkezi.
(3) Yüzlerce patent teknolojisi.
(4) ITER'nin istikrarlı çalışmasını garanti etmek için gerekli olan mükemmel kalite ve performans.
(5) ITER ÇIN tarafından onaylanmış güvenilir uzun vadeli tedarikçi.
İŞ DÖNEMİ
| minimum sipariş miktarı | 1 parça |
| Fiyat | tartışılabilir |
| paketleme Detayları | Su önlemek, denize uygun taşıma, fümigasyon olmayan ahşap kutu |
| işaret | Sipariş başına |
| Teslimat süresi | 90-120 gün |
| Ödeme şartları | T / T, görüşte L / C, D / P |
| Tedarik Yeteneği | 200 ton / Ay |
