Ürün ayrıntıları:
|
| Malzeme: | 304S12, 321920, X10CrNiTi189, 0Cr18Ni10Ti | ||
|---|---|---|---|
| Vurgulamak: | dikişsiz kılcal,kaynaklı kılcal |
||

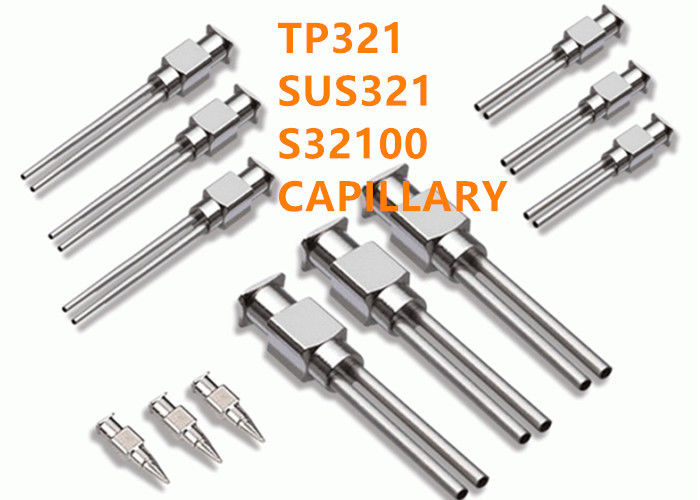

TP321, S32100, tıbbi tüp için SUS321 kılcal, elektronik mikrotüp, fiber optik aksesuarlar vb
1 ÜRÜN

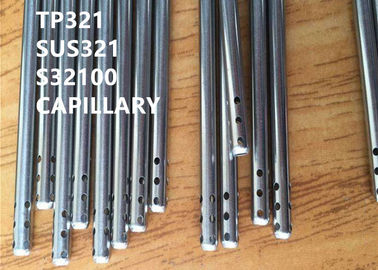

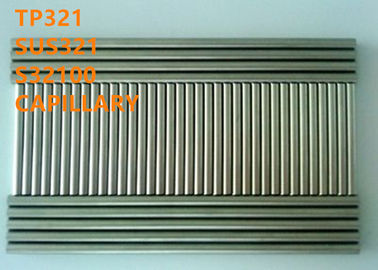

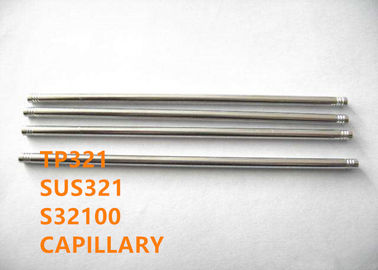

TP321, S32100, SUS321 kaynaklı veya dikişsiz kılcal.
2 EŞDEĞER TASARIM
304S12, 321920, X10CrNiTi189, 0Cr18Ni10Ti
3 UYGULAMA
(1) Enjeksiyon şırıngaları, delinme şırıngaları gibi tıbbi tüpler.
(2) her türlü endüstriyel tüpler, küçük hassas paslanmaz çelik tüpler, dağıtım şırınga.
(3) Sıcaklık kılavuz tüpü, elektronik termometre, termokupl koruma tüpü, barbekü sıcaklık probu tüpü, enstrüman koruma tüpü, sensör tüpü, barbekü ovma tüpü, termostat tüpü, enstrüman tüpü, termometre paslanmaz çelik tüp, mikrobiyolojik mühendislik tüpü.
(4) Çekirdek koruyucu, kalem tutucu
(5) Çeşitli elektronik mikrotüpler, fiber optik aksesuarlar, optik karıştırıcı
(6) Horoloji endüstrisi, saplamalar veya vidalar ile T-barlar, saat kayışı bağlantı parçaları, mücevher yumruklar iğne
(7) her türlü anten tüpleri, otomobil kuyruk anten tüpleri, çekme çubuk anten tüpleri, streç çubuk, cep telefonu streç anten tüpleri, minyatür anten tüpleri, her türlü paslanmaz çelik anten.
(8) Lazer gravür ekipmanları için paslanmaz çelik borular
(9) Olta takımı borusu, olta borusu
(10) Her türlü yiyecek ve içecek endüstrisi borusu, besleme borusu
(11) Çeşitli prob ucu tüpleri, cep telefonu kalemi, bilgisayar prob ucu tüpleri
4 GENEL BAKIŞ
TP321 paslanmaz çelik, aşınma direnci, yüksek sıcaklık direnci ve sürünme direnci, vb.Gibi Ni-Cr-Ti östenitik paslanmaz çeliktir. yüksek sıcaklıkta 316L'den daha iyidir. TP321 paslanmaz çelik, farklı konsantrasyonlara ve sıcaklıklara sahip organik ve inorganik asitlerde, özellikle oksitleyici ortamlarda iyi aşınma direncine sahiptir, bu nedenle genellikle aşınmaya dayanıklı asit kabının ve aşınmaya dayanıklı ekipmanın taşıma boru hattının astarlanması için kullanılır. Performansı 304'dekine çok benzer, ancak krom karbür oluşumunu etkili bir şekilde kontrol eden titanyum ilavesinden dolayı daha iyi tane sınırı korozyon direncine ve yüksek sıcaklık dayanımına sahiptir. TP321 paslanmaz çeliğin gerilim kopması ve sürünme direnci mükemmeldir ve bunların stres mekanik özellikleri, yüksek sıcaklıkta kaynak bileşenleri için uygun olan 304 paslanmaz çelikten daha iyidir.
5 KİMYASAL YAPISI (ağırlıkça%):
tablo 1
| sınıf | C | Mn | Si | P | S | Cr | Ni | Ti |
| TP321 | ≤0.08 | ≤2.00 | ≤0.75 | ≤0.045 | ≤0.030 | 17,0-20,0 | 9,0-13,0 | 5xC-0.60 |
6 MEKANİK MÜLKİYET
Malzeme, Tablo 2'de belirtilen gerilme özellikleri ile ilgili gerekliliklere uygun olacaktır.
Tablo 2
| Isı tedavisi | Çekme mukavemeti σ b MPa | Akma dayanımı R p0.2 % | Uzama δ% 5 | Alan min.% Azalması | Sertlik |
| Kesin çözüm | ≥520 | ≥205 | ≥35 | ≥50 | 2192 HBW |
7 ISIL İŞLEM
Malzeme, çözelti ısıl işlem görmüş durumda döşenecektir. Isıl işlem prosedürü, malzemenin minimum 1040 ° C östenitleme sıcaklığına kadar ısıtılmasını, ardından suda söndürülmesini veya başka yollarla hızla soğutulmasını içermelidir. Alternatif olarak, dikişsiz borular için, tüplerin sıcaklığı belirtilen minimum çözelti muamele sıcaklığından daha az olmasa da sıcak şekillendirmeden hemen sonra, tüpler ayrı ayrı su içinde söndürülebilir veya başka yollarla hızla soğutulabilir.
1950 ° F [1065 ° C] üzerindeki bir çözelti tavlama sıcaklığı, tanecikler arası korozyona karşı direnci bozabilir.
daha sonra TP321'de hassaslaştırma koşullarına maruz kalma.
8 SÜREÇ
Boru boş → Soyma → Boşluk → Isıtma → Sıcak delme → Soğutma → Son işlem → Asitleme → Yağlama
→ Soğuk haddeleme → Yağ giderme → Isıl işlem → Doğrultma → Boru kesme → Asitleme → Muayene → Paketleme.
VEYA
Boru boş → Soyma → Boşluk → İç delik delme → Yağlama → Soğuk haddeleme veya çekme → Yağdan arındırma
→ Parlak tavlama → Doğrultma → ID ve OD yüzey parlatma → Muayene → Paketleme.
9 BOYUT
Boyutlarda izin verilen varyasyonlar
| OD aralığı | OD | İD | WT | ||
| İçinde. | aa | İçinde. | aa | ±% | |
| En fazla 2,38 mm (3/32 (0,094) inç) | 0,002 -0,000 | 0,050 -0,000 | 0,000 -0,002 | 0,000 -0,050 | 10 |
| 3/32 (0,094) inç (2,38 mm) ancak 3/16 (0,188) inç dahil değil. (4.76 mm) | 0,003 -0,000 | 0,080 -0,000 | 0,000 -0,003 | 0,000 -0,080 | 10 |
| 3/16 ila (ancak hariç), 12,70 mm (1/2 (0,500) inç) | 0,004 -0,000 | 0,100 -0,000 | 0,000 -0,004 | 0,000 -0,100 | 10 |
10 FLARING TESTİ
Tüpün yaklaşık 4,6 inç (101,6 mm) uzunluğunda bir bölümü, parlamanın ağzındaki tüp çatlamadan veya kusurlar göstermeden aşağıdaki yüzdelere genişleyene kadar 60 ° 'lik bir açıya sahip bir aletle alevlenmeye devam edecektir:
| İç çapın dış çapa oranı | İç çapın minimum genleşmesi,% |
| 0.9 | 21 |
| 0.8 | 22 |
| 0.7 | 25 |
| 0.6 | 30 |
| 0.5 | 39 |
| 0.4 | 51 |
| 0.3 | 68 |
11 Hidrostatik, Hava Sualtı Basınç Testi veya Tahribatsız Elektrik Testi
Her tüp hidrostatik test, hava sualtı basınç testi veya tahribatsız elektrik testine tabi tutulmalıdır.
Kullanılacak test türü, satınalma siparişinde aksi belirtilmedikçe imalatçı seçeneğinde olacaktır.
Hidrostatik Test
Her tüp, 1000 psi'yi (6.89MPa) aşmayan bir test basıncında bir hidrostatik deneyden geçirilmelidir.
Hava Sualtı Basınç Testi
Her boru, hangisi daha düşükse, aşağıdaki denklem veya 500 psi (3.4 MPa) ile verilen bir test basıncında hava sualtı basınç testine tabi tutulmalıdır: P = 2St / D
nerede:
P = hava basıncı, psi veya MPa
S = izin verilen fiber gerilimi 16.000 psi (110.3 MPa),
t = belirtilen duvar kalınlığı, inç veya mm ve
D = belirtilen dış çap, inç veya mm.
Tahribatsız Elektrik Testi
Her tüp bir kusur ile tespit edebilen tahribatsız bir elektrik testine tabi tutulmalıdır.
derinlik duvar kalınlığının% 10'unu veya 0,05 mm'yi (hangisi daha büyükse) aşar. Dış çaptaki 0,18 mm'nin (3,18 mm) altındaki boyutlarda test gerekli değildir. Bununla birlikte, alıcının tercihine bağlı olarak, 0.125 inçten daha küçük bir çapa çekilecek olan boru, dış çapı 0.156 inç (3.97 mm) ile 0.125 inç arasında olacak şekilde test edilebilir ve bulunan herhangi bir kusur daha fazla azaltma yapılmadan önce çıkartılır.
12 ÜRÜN KAPASİTESİ
Dış Çap: 0,25-8,0 mm
Ağırlık: 0,065-3,0 mm
Eşmerkezlilik: iyi
Doğruluk: ≤1mm / m
Yüzey: 2B, BA, Ayna, kumlanmış yüzey, pasif yüzey.
Tavlama yüzeyi, ince çizim parlak yüzey Ra≤0.8μm, ince cilalı ID ve OD Ra≤0.2-0.4μm. (istek üzerine olası Ra 0.1μm).
13 STANDART ÖZELLİKLER
GB / T 3090 Paslanmaz çelik küçük çaplı dikişsiz çelik boru
GBT 18457 Tıbbi makine üretimi için paslanmaz çelik iğne
GB 4234 Cerrahi implantlar için paslanmaz çelik
YBT 4513-2017 Tıbbi gazlar ve vakumlar için kaynaklı paslanmaz çelik borular
ASTM A632 Genel Servis için Dikişsiz ve Kaynaklı Östenitik Paslanmaz Çelik Boru (Küçük Çap) için Standart Şartname
ISO 5832-1-2016 Metalik Cerrahi Cerrahi İmplantları - Bölüm 1 Dövme Paslanmaz Çelik
ISO 9626-2016 Tıbbi cihazların gereksinimleri ve test yöntemleri için paslanmaz çelik iğne boruları
SAE AMS 5643R Çelik Korozyona Dayanıklı Bar Tel Dövme Boru ve Halkalar (S17400)
14 REKABET AVANTAJI
(1) araştırma ve yüksek sıcaklık alaşım fazla 50 yıllık deneyim geliştirmek, korozyon direnci alaşım, hassas alaşım, refrakter alaşım, nadir metal ve değerli metal malzeme ve ürünleri.
(2) 6 devlet anahtar laboratuvarı ve kalibrasyon merkezi.
(3) Patentli teknolojiler.
(4) Yüksek performans.
15 İŞLETME SÜRESİ
| Minimum sipariş miktarı | tartışılabilir |
| Fiyat | tartışılabilir |
| Paketleme Detayları | Su önlemek, denize uygun taşıma, plastik kutu |
| işaret | Sipariş başına |
| Teslimat süresi | 60-90 gün |
| Ödeme şartları | T / T, görüşte L / C, D / P |
| Tedarik yeteneği | 20 ton / Ay |
