Şekil hafızalı alaşım, süper elastik nikel titanyum alaşımı, biyotıp için Nitinol teli
ÜRÜN
Şekil hafızalı alaşım, süper elastik nikel titanyum alaşımı, Nitinol yuvarlak tel, düz tel, biyomedikal için şekilli kesit tel
GENEL BAKIŞ
Nitinol, en kapsamlı çalışılmış ve en iyi şekilli bellek alaşımlarıdır. Yüksek mukavemet, yüksek plastisite, iyi korozyon direnci, iyi stabilite ve mükemmel biyouyumluluk özelliklerine sahiptirler. Tıpta uygulamasının üstünlüğü, diğer şekil hafızalı alaşımların değiştirilememesidir.
Nitinol birbiriyle yakından ilişkili iki benzersiz özelliği bir araya getirir: şekil hafızası ve süper esneklik. Şekil hafızası Nitinol'e bir sıcaklıkta deforme olma kabiliyeti verir ve daha sonra dönüşüm sıcaklığına ısıtıldığında orijinal şekline geri döner. Bu etki, düşük sıcaklıklı monoklinik martensitik yapısından yüksek sıcaklıkta kübik östenitik yapısına değişmesi nedeniyle malzemeden kaynaklanır.
NİTİNOL'UN ÖZELLİKLERİ
1 şekil hafızası
2 Süper elastik
3 Oral sıcaklıktaki değişikliklere duyarlılık
4 İyi korozyon direnci
5 Toksin bağışıklık
6 Nazik düzeltme kuvveti
7 İyi şok emme özellikleri
BİYOMEDİKİN BİR PPLİKASYON İÇİN NİTİNOL
Nitinol, eşit atomlu Ni-Ti alaşımlarına yakın bir ikili terimdir ve eşsiz elastikiyetinden dolayı tıpta yaygın olarak kullanılmaktadır. Bununla birlikte, farklı özellikler için Ternary veya diğer Nikel-Titanyum alaşımları elde edilebilir.
Biyotıpta, nitinol archwire, hastaların dişlerinin erken hizalanması için kullanılır. Nitinol itme yayı ve gergi yayı ortodontik dişlerde kullanılan skolyoz ortopedik yaylardır. Ek olarak, nitinol, çeşitli kemik bağlayıcılar, kan damarı klipsi, pıhtılaşma filtreleri, kan damarı dilatasyon bileşenleri, her türlü intrakaviter stent, embolizasyon cihazı, kalp bandı, trombüs filtreleri, girişimsel kılavuz telleri ve cerrahi dikişler, vb.
KİMYASAL BİLEŞİM
tablo 1
| Fe | Ni | Cr | Cu | Nb |
| ≤0.05 | 54,5-57,0 | ≤0.01 | ≤0.01 | ≤0.025 |
| C | Ti | eş | N + O | 'H |
| ≤0.05 | Dengeli | ≤0.05 | ≤0.050 | ≤0.005 |
Kimyasal bileşim ASTM F2063-12 veya GB 24627-2009’a göre (ağırlıkça%)

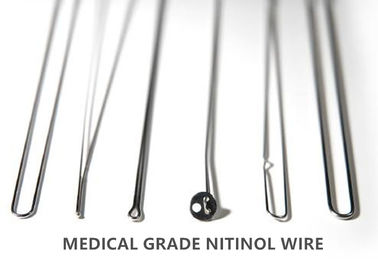

N ITINOL TEL

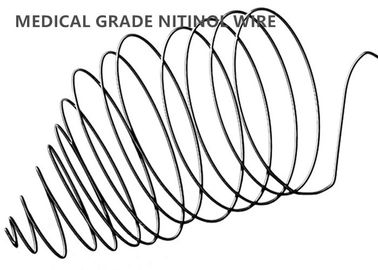

Şekil hafızası Nitinol teli, vücuda kompakt bir şekilde teslim edilebilecek ve daha sonra yerleştirildikten sonra fonksiyonel formlarına aktive edilebilen implantları geliştirmek için kullanılabilir. Belirli bir uygulama için telin belirli bir şekilde olması gerekiyorsa, Şekil Ayarı'nı sunuyoruz. Bu, özellikle cihaz tasarım gereksinimlerinize uyan bir tel şekli "ayarlar". Nitinol'ü sadece çeşitli şekillerde üretmekle kalmıyor, aynı zamanda baştan sona, Nitinol'ün tıbbi cihaz endüstrisine kadar dünyanın önde gelen eriyik kaynağını oluşturarak tüm süreci kontrol ediyoruz.
Süper elastikiyet, dönüşüm sıcaklığının hemen üzerindeki sıcaklıklarda meydana gelir ve malzemenin, kalıcı olarak% 0.5 veya daha az bir dizi ile% 8 gerilmeden geri kazanılmasını sağlar.
Nitinol iki temel formda temin edilebilir:

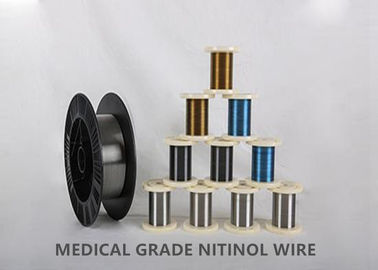

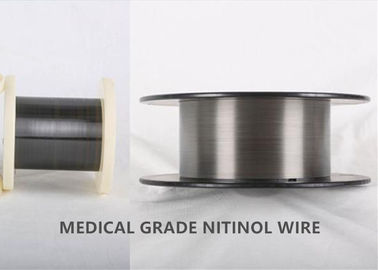

Nitinol yuvarlak tel ve tel tel
Nitinol merkezsiz zemin çubuğu
Tüm Nitinol kaliteleri, ısıl işlem için hazır soğuk işlenmiş durumda veya düzeltilmiş süper elastik tel olarak mevcuttur.
N ITINOL TEL ÖZEL UYGULAMA
Nitinol teli birçok farklı tıbbi ve endüstriyel uygulamalarda kullanılır. Tıbbi uygulama vasküler tedavi, kardiyak ritim yönetimi, nörotimülasyon, ortodontik, ortopedik, endoskopi, implant diş hekimliği vb. İçerir. Tipik tıbbi uygulama kılavuz teli, dokuma desteği, diş kök dosyasını, diş kemer teli, iud, dikiş hattı vb.
Her Nitinol tıbbi sınıfı için bazı tipik mühendislik uygulamaları aşağıda verilmiştir:
Nitinol A: Kılavuz teller, stentler, stile'ler, mandreller, taş toplama sepetleri, ortodontik dosyalar vb.
Nitinol B *: Genellikle oda sıcaklığında yüksek yükleme ve boşaltma platosu gerilimi gerektiren uygulamalarda kullanılır. Krom, düşük dönüşüm sıcaklığı ve artan gerilme dayanımı için katlanmıştır.
Nitinol C **: Arttırılmış sertlik gerektiren uygulamalar. Kobalt, dönüşme sıcaklığının düşmesi ve çekme dayanımının artması için katkılı.
Nitinol D: Vücut sıcaklığında (37 ° C) en iyi bisiklet performanslarını sağlar.
Nitinol E: Bu alaşım için yaygın olarak kullanılan bir uygulama yüksek sıcaklık aktüatörleridir.
Nitinol F: Bu alaşım için yaygın olarak kullanılan bir uygulama, yüksek sıcaklık aktüatörleridir.
Nitinol G: Tipik olarak vücut sıcaklığında (37 ° C) bir faz dönüşümü gerektiren uygulamalarda kullanılır.
Nitinol H: Çok soğuk ortamlarda kullanım için.
* Tipik kimyasal bileşim: ASTM F2063 Exc. Cr% 0.2 -% 0.3
** Tipik kimyasal bileşim: ASTM F2063 Exc. % 1 ila% 2
SÜPERELASTİK ALAŞIMLARIN M ECHANİK ÖZELLİKLERİ
Tablo 2: Soğuk işlenmiş süper elastik
| Tel kodu | Olarak Külçe (° C) | UTS (psi) | Uzama (%) | UTS (psi) | Uzama (%) | Plato (psi) yükleniyor | Boşaltma Platosu (psi) | Aktif Af (° C) |
| Niti A | -35 ila -10 | 200.000 dak | >% 4 | 180.000 dak | >% 10 | > 70.000 | > 20.000 | +10 ila +18 |
| Niti B | -65 - 0 | 250.000 dak | >% 4 | 210.000 dak | >% 10 | > 80.000 | > 35.000 | 0 + 18 |
| Niti C | -80 * | 200.000 dak | >% 5 | 190.000 dak | >% 10 | > 100.000 | > 60.000 | -15 * |
| Niti D | -10 ila +10 | 220.000 dak | >% 4 | 180.000 dak | >% 10 | > 65.000 | > 7.000 | +14 ila +22 |
| Niti H | ≤ -35 | 220.000 dak | >% 4 | 160.000 dak | >% 10 | > 75.000 | > 25.000 | ≤0 |
| notlar | 1. Kalıcı Set <% 0,5'e gerdirildikten sonra% 0,5 2. Sonuçlar 0,05 mm'den 4,0 mm'ye kadar olan yuvarlak tel çapları için tipiktir. 3. 22 ± 2 ° C'de yapılan tüm mekanik testler 4. Aktif Af, malzemenin tamamen ostenite dönüştüğü sıcaklıktır. 5. * Tipik hedef | |||||||
MİLLİ HAFIZA ALANLARININ M ECHANİK ÖZELLİKLERİ
Tablo 3: Soğuk işlenmiş şekil hafızası
| Tel kodu | Olarak Külçe (° C) | UTS (psi) | Uzama (%) | UTS (psi) | Uzama (%) | Plato (psi) yükleniyor | Aktif Af (° C) |
| Niti E | 85 +85 | 220.000 dak | >% 3 | 160.000 dak | >% 10 | N / A | 85 +85 |
| Niti F | +35 ila +85 | 220.000 dak | >% 3 | 160.000 dak | >% 10 | N / A | +40 ila +80 |
| Niti G | +10 ila +35 | 220.000 dak | >% 3 | 160.000 dak | >% 10 | N / A | +22 ila +40 |
| Not | 1. Sonuçlar 0,05 mm'den 4,0 mm'ye kadar olan yuvarlak tel çapları için tipiktir. 2. 22 ° C ± 2 ° C'de yapılan tüm mekanik testler 3. Aktif Af, malzemenin tamamen ostenite dönüştürüldüğü sıcaklıktır. | ||||||
N ITINOL TEL FORMLARI
Yuvarlak tel: 0,05 ila 4,0 mm

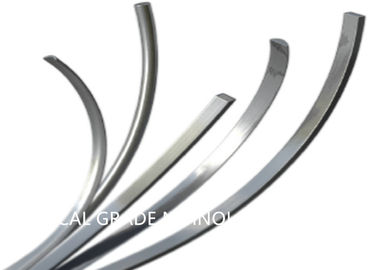

Yassı tel - boy oranı: W / T <10
Rulo Şerit - en boy oranı: W / T> 10: 1
Minimum Kalınlık: 0.008mm
Maksimum Genişlik: 11,5 mm
Turkshead: Kare, Dikdörtgen
Özel Şekiller: Çok çeşitli şekillendirilmiş kesitsel tel
Nitinoal yuvarlak tel çapı ve tolerans
Tablo 4
| Çap mm | 4,00-2,00 | 2,00-1,00 | 1,00-0,35 | 0,35-0,26 | 0,26-0,15 | 0,15-0,05 |
| Tolerans mm | 0.020 ± | 0.015 ± | 0.010 ± | 0.007 ± | 0,005 ± | 0.004 ± |
Çap toleransının yarısı içindeki yuvarlaklık dışında.
D ELIVERY DURUMU
(1) Doğrultulmuş süper elastik (SE)
(2) Soğuk iş (CW)
W YÜZEY DURUMU
(1) Işık Oksit - elmas çizilen yüzey
(2) Koyu Oksit - elmas çizilen yüzey
(3) Siyah Oksit - elmas çizilen yüzey
(4) Etch - oksit tabakasının kimyasal olarak uzaklaştırılması - pürüzsüz bir yüzey elde eder
(5) Salamura - az miktarda baz metal ile birlikte oksit tabakasının kimyasal olarak uzaklaştırılması - yüzey kaba bir dokuya sahip olacaktır.
(6) Oyulmuş ve Mekanik Olarak Parlatılmış - Oksit tabakasının kimyasal olarak çıkarılmasının ardından mekanik parlatma - yüzey paslanmaz çelik görünüme sahip olacaktır (>> 40x büyütmede olmasına rağmen, mikro çizikler mevcut olacaktır)
(7) Oksit içermez - pürüzsüz ve görünür oksit olmadan
TEL KODU
Aktif af sıcaklığı, alaşımın etkin süper elastik performansını belirleyebilen Nitinol'ün kritik özelliklerinden biridir. % 54.5 - 57.0 kütle içindeki tüm ana Ni içeriği, ASTM F2063-12 standardına uygun olmasına rağmen, A f , kimyasal bileşime karşı çok hassastır, Nitinol bileşiminin ayrıntılı derecelendirilmesi çok önemlidir. Bu yüzden alaşımı tanımlamak için ayrıntılı ve doğrulanmış malzeme kodu kullanıyoruz.
Tablo 5
| Tel kodu | bir | B | C | D | E | F | G, | 'H |
| Aktif A f sıcaklığı ℃ | 70 +/- 10 | 30 +/- 10 | 25 +/- 5 | 17 +/- 7 | 10 +/- 10 | 5 +/- 10 | -20 +/- 10 | -30 +/- 15 |

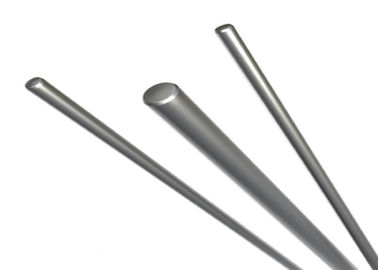

N ITINOL CENTERLESS ZEMİN BAR
Nitinol tel ile birlikte, tıbbi sınıf Nitinol bar ayrıca doğal bir oksit veya merkezsiz zemin ve cilalı yüzey seçeneği ile 2.0 mm ile 5.0 mm arasında değişen çaplarda da mevcuttur.
ZEMİN BARININ YPICAL MEKANİK ÖZELLİKLERİ
Durum: Süper elastik
Tablo 6
| Malzeme Türü | UTS (PSI) | Uzama (%) | Yükleme Platosu (PSI) | Boşaltma Platosu (PSI) | Aktif Af (° C) |
| Niti A | 130,000 | 12'nin üstünde % | 65.000 | 15.000 | 18 yaşın altında |
| notlar | 1. Kalıcı Set maksimum% 1'dir. % 6'ya kadar gerildikten sonra 2. Oda sıcaklığında Yapılan Tüm Mekanik Testler (22 ° C ± 2 ° C) | ||||
ANA UYGULAMALAR
Ortopedik
Ortodonti
STANDART ÖZELLİKLER
ASTM F2063-12 Tıbbi cihazlarda ve cerrahi implantlarda kullanılan dövme nitinol şekil hafızalı alaşımın standart kimyasal bileşimi
GB 24627 Tıbbi cihazlarda ve cerrahi implantlarda kullanılan dövme nitinol şekil hafızalı alaşımın standart kimyasal bileşimi
ASTM F2633-13 Tıbbi cihazlar ve cerrahi implantlar için dikişsiz nitinol şekil hafızalı alaşım uydurma için standart şartname
ASTM F2005-05 Nitinol şeklindeki bellek alaşımları için standart terminoloji
ASTM F2004-05 Termal analiz ile Nitinol alaşımının geçiş sıcaklığı için standart bir test yöntemi
ASTM F2516-14 Nitinol hiperelastik malzemeler için çekme testi yöntemi
ASTM F2082-15 Nitinolshape bellek alaşımının bükülme ve serbest restorasyon ile faz geçiş sıcaklığı için standart test yöntemi.
AVANTAJ
Gelen tüm Nitinol hammaddeleri, kimya, dönüşüm sıcaklığı, malzeme homojenliği ve mikroyapı için tescilli şartnamelere uyduklarından emin olmak için üçüncü taraf muayenesine tabi tutulur. İstisnai olarak pürüzsüz ve düzgün bir yüzey kalitesi sağlamak için, tüm tel ve boru ürünleri yüksek hassasiyetli, tek ve veya çok kristalli bir elmas çekme kalıp teknolojisi kullanmaktadır. Doğru süper elastik ısıl işlemden sonra, tıbbi sınıf nikel-titanyum malzemeler, insan sıcaklığında kalıcı bir şekilde bükülmeden% 8 gerilime maruz kalabilir.
İŞ DÖNEMİ
| minimum sipariş miktarı | tartışılabilir |
| Fiyat | tartışılabilir |
| paketleme Detayları | Su, deniz nakliyatını önler, fümigasyon olmayan ahşap kutu |
| işaret | Sipariş başına |
| Teslimat süresi | 60-90 gün |
| Ödeme şartları | T / T, bakışta L / C, D / P |
| Tedarik yeteneği | Ayda 20 metrik ton |
